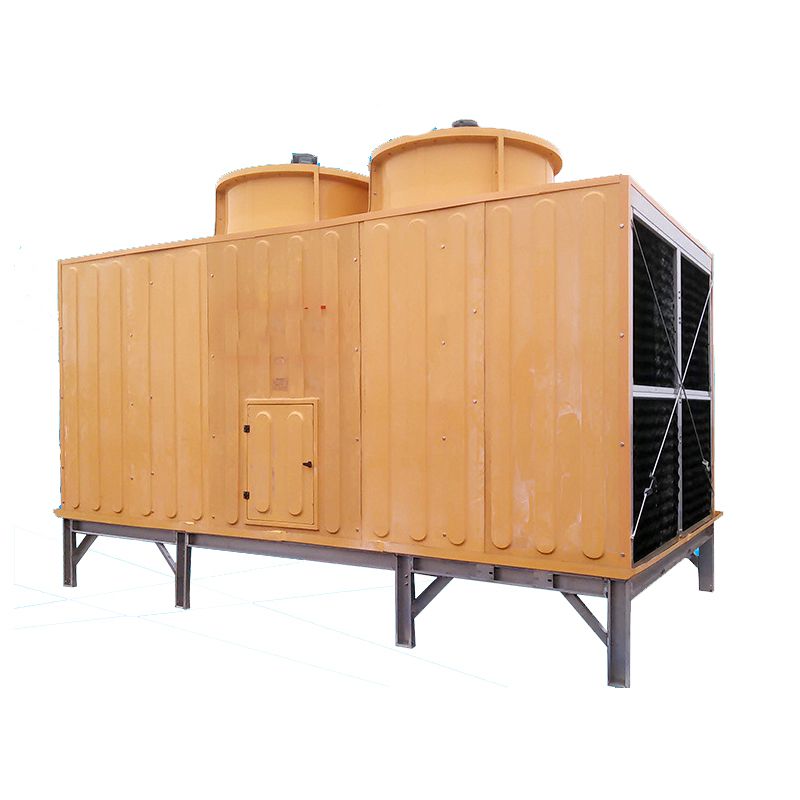

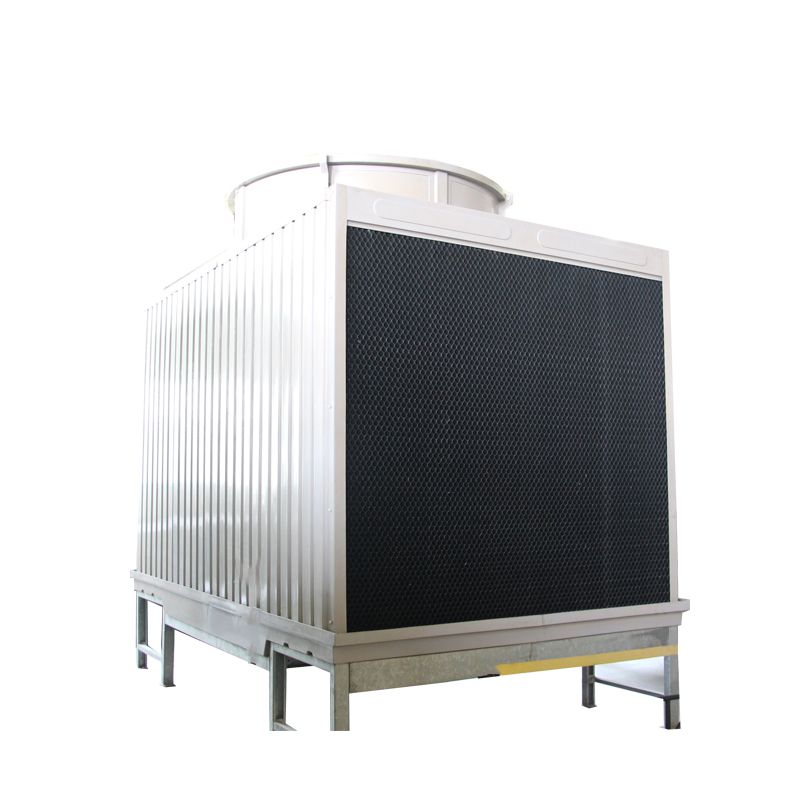

方形橫流式玻璃鋼冷卻塔概述

方形橫流式玻璃鋼冷卻塔采用兩側進風，靠頂部的風機，使空氣經由塔兩側的填料，與熱水進行介質交換，濕熱空氣再排向塔外。填料采用兩面有凸點的點波片，通過安裝頭使點波片粘結成整體，以提高剛性，兩面的凸點還可避免直接滴水，因此提高了水膜形成能力，填料尾部設有收水措施。

產品特長:

1、節省空間，結構輕型化

采用專為本系列冷卻塔設計的高效熱交換填料，其換熱面積大幅度提高，與原HBLD系列及原HBLCD系列相比，其占地面積大幅度下降，由于結構設計的優化及采用鋼結構，運轉重量也大大降低。

2、節省電力

采用通風阻力小的填料和由清華大學專為冷卻塔設計的機翼型玻璃鋼高效風機，從而減小所配用的電機功率，超低噪聲型采用的電機功率更小，更節省電力，也可根據用戶的要求，配用雙速電機來節電。

3、運轉噪聲極低

采用清華大學專為冷卻塔而設計的FRP材質的機翼低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機，從而降低了冷卻塔的運轉噪聲。超低噪聲系列冷卻塔的運轉噪聲更低，全面符合環保要求。若配用雙速電機，在夜間低速運行時，還能使噪聲再下降2-3dB(A),用戶需要雙速電機應在訂貨時單獨提出要求。

4、良好的耐腐蝕性

塔體、水槽及面板均采用具有良好耐腐蝕性能的FRP材質，并在膠衣樹脂中加有光穩定劑，具有良好的抗老化性能，經久不變色。塔體鋼結構件在加工后采用鍍鋅處理，提高冷卻塔的耐腐蝕性能，在正常使用壽命內，不需另外防腐。

5、組合方便

可采用組合方式來滿足不同工況的要求，用戶也可根據場地情況進行決定組合，并可根據用戶的建筑物特點，調整冷卻塔的外觀。如用戶場地十分有限。我公司也可針對用戶的特殊要求進行設計，滿足用戶對熱力性能及噪聲的要求。

6、維護方便

本系列冷卻塔為組合式設計，相鄰冷卻塔空氣室相互隔開，可在冷卻塔正常運轉的前提下，進行維護檢修，清洗填料、積水管和水箱的工作更加方便。

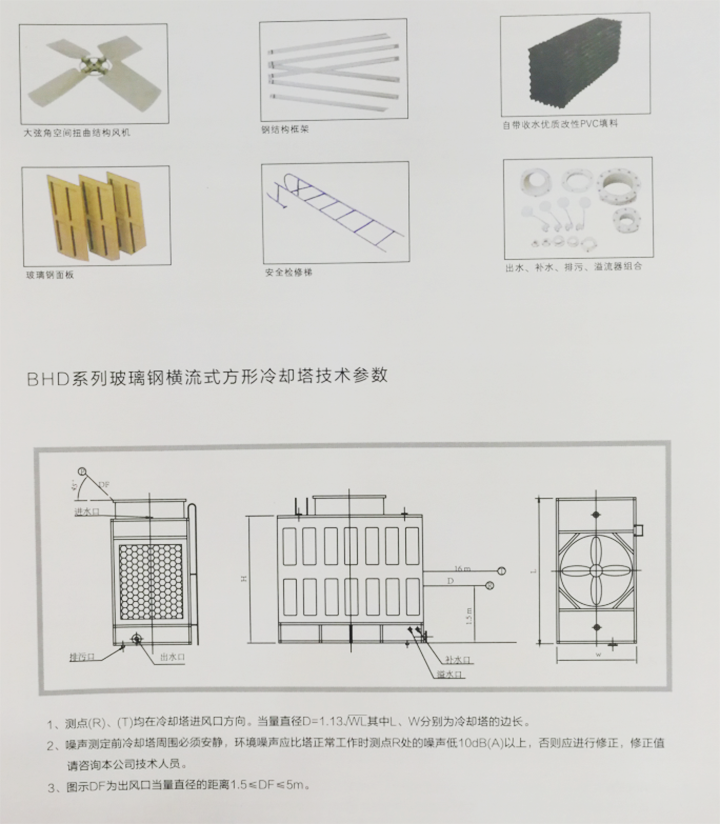

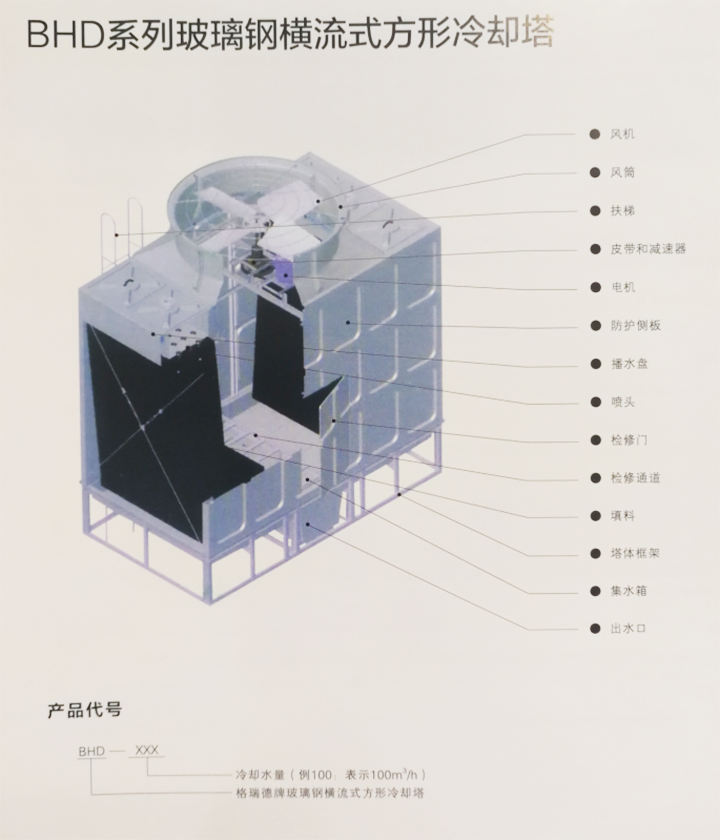

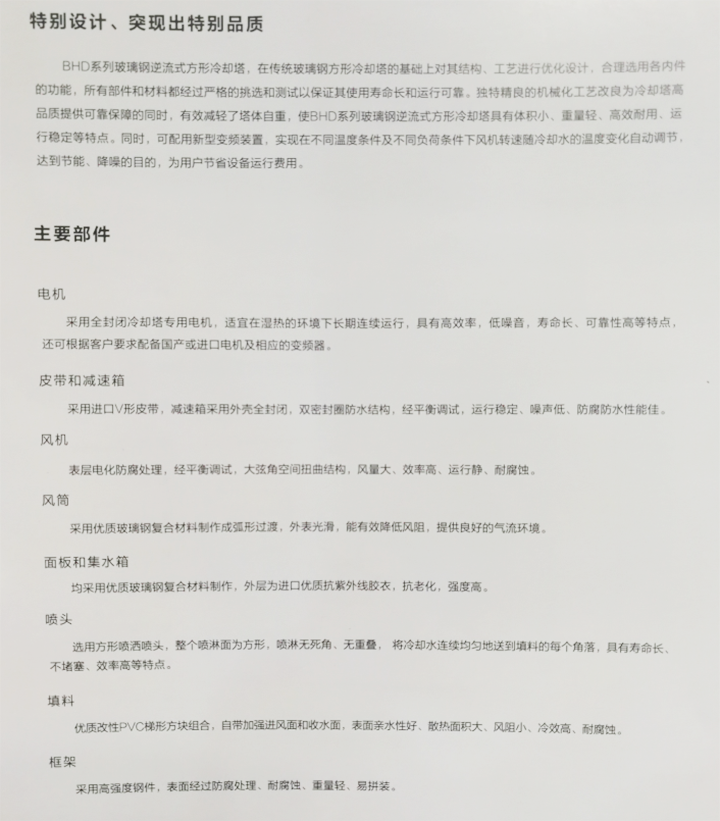

產品結構:

（1）面板：玻璃鋼材質，表面光潔美觀，耐腐蝕，防老化。

（2）填料：為改性聚氯乙烯雙向點波片，熱力性能好，氣流阻力小，剛性好，耐熱75℃、耐寒、阻燃。

（3）風機：葉片材質為合金鋁板。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕等特點。

（4）電機和減速機：為外協設備。

（5）布水槽：玻璃鋼材質，配水均勻，超低噪聲型有蓋板可蔽光，防雜物飛入，減少濺水聲。

（6）消聲罩：玻璃鋼材質，內粘空腔式阻燃型聚氯乙烯薄膜消聲材料。

（7）百葉窗：玻璃鋼材質，可防水濺出，并可使進塔氣流均勻。

（8）水箱：玻璃鋼材質，起集水作用，設有自動補充水設施，可閉路循環直接吸水。

（9）骨架：為折邊型鋼組裝結構，剛性好，重量輕，運輸、安裝方便，熱鍍鋅防腐。

性能與選擇

1、設計參數：

1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃

2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃，冷幅高t2-τ=6℃

3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃，冷幅高t2-τ=8℃

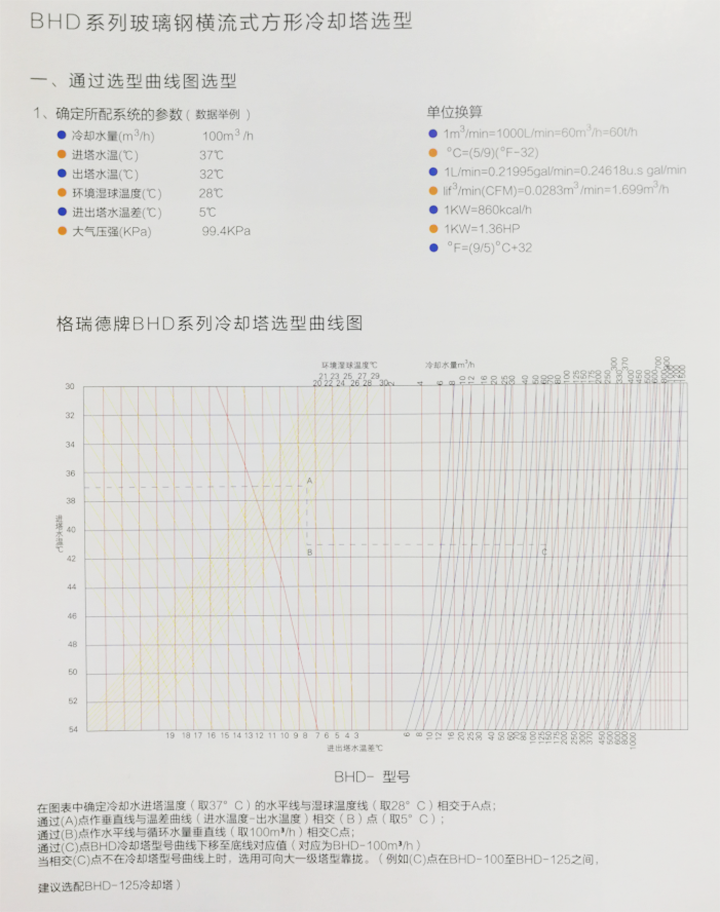

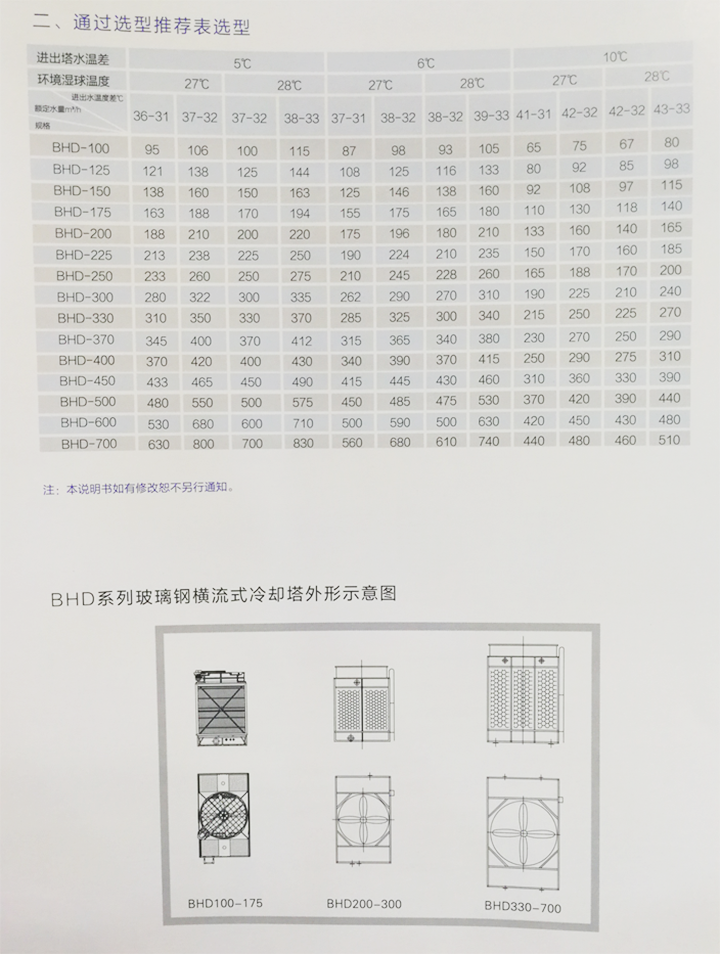

2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能求出。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下：

1.2倍名義流量時：β×ν=18600 1.0倍名義流量時：β×ν=17800 0.8倍名義流量時：β×ν=17000

3、運轉重量按下塔體存水一半深計算，如果裝滿水計算應乘以1.5。

4、本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低時使用，應考慮管路及水槽的結冰問題，特別是在冬季間斷運行過程中，水泵直接由塔的水槽內的循環系統，更應考慮，避免結冰的問題，必要時需在槽內加電熱管。

5、適用水溫不超過65℃，如超過65℃時，訂貨時應提出水溫要求，以便選材時考慮，如有阻燃或難燃要求的，應根據當?shù)叵啦块T對玻璃鋼氧指數的要求進行生產，應該由用戶事前提出。對安裝在屋頂上的橫流塔建議用戶選用阻燃性玻璃鋼。我廠生產的阻燃，難燃型玻璃鋼材質、其氧指數分別達到≥31或≥35。

6、循環水渾濁度不大于50毫升/升，短期內不大于100毫升/升，不宜含油污和機械型雜質，必要時采取滅藻及水質穩定措施。

7、配水箱的配水孔按名義流量開孔，如實際流量超過名義流量25%，應在訂貨時予以說明。

8、進水管水壓大約為2-5米汞柱，設計時不要壓力過高，否則會產生飄水現象。

9、電機、風機均配套供應。需本廠派員現場安裝或技術指導，另加收費用。

10、排污管、溢水管、自動給水管、急速給水管根據用戶要求選用。

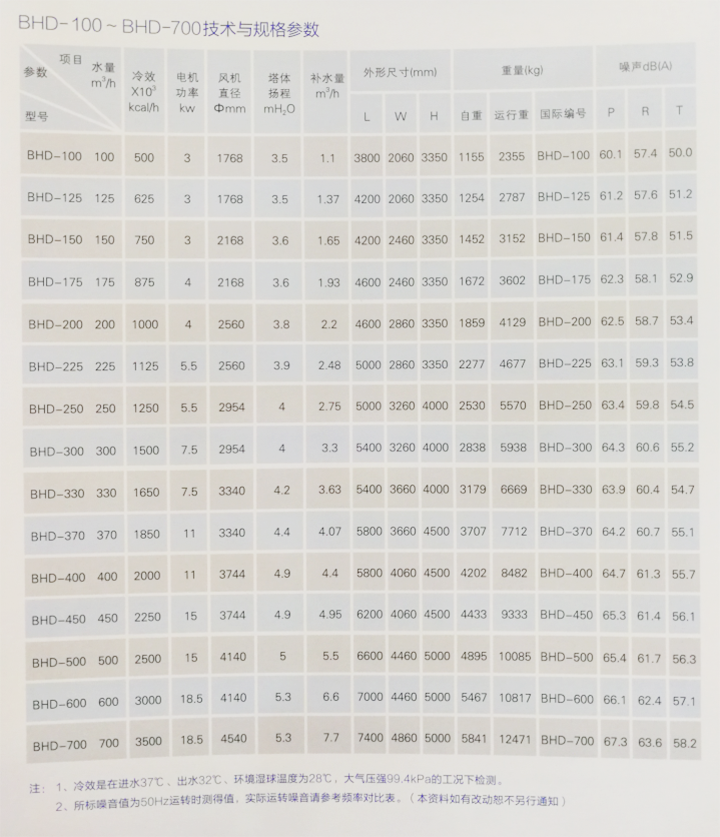

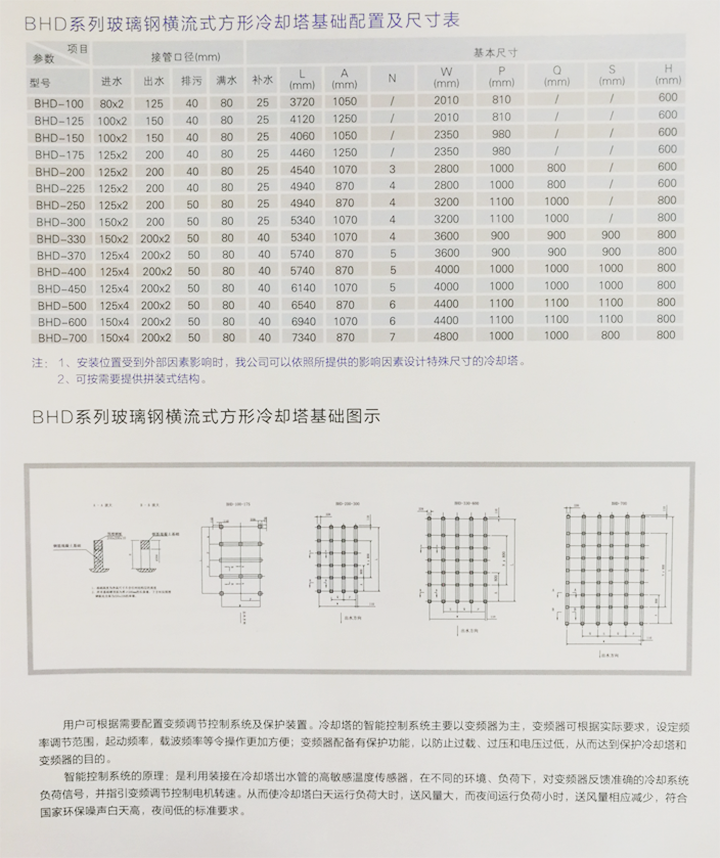

型號規格

橫流式玻璃鋼冷卻塔型號代碼及意義：

B－玻璃鋼　H－橫流塔　Z－組裝式　L－冷卻塔　D－低噪聲型　CD－超低噪聲型　G－中高水溫降工業型

安裝使用注意事項

1、應放置在通風良好潔凈的場所。

2、橫流式塔進水管由兩邊分別裝設，并連接到配水箱，用戶應在接管處設置蝶閥，以供調節流量。進水管可以由下面的干管引入，也可以把干管放在塔上，這時其管道支架應落在冷卻塔側面的架上。出水管可選任一進風方向由塔底水箱接出。

3、安全及使用時應調整風筒的圓度，并使葉尖與塔壁間隙相等，并不少于10mm。葉片角度要調整到一致。調整葉片的方法為在靠近葉尖150mm處，對每根葉片的前后兩緣分別做一標志，再由支架下弦分別測每根葉片前后兩緣的距離，以計算出各葉片這點前后緣的高差通過數次調整使高差達到一致即為合格。

4、應避免在多灰層，酸性氣體的場院所使用，否則會導致熱交換器以及配管的腐蝕。

5、冷卻塔的進風口和墻壁等之間的距離如下：單塔型為2米，雙塔型為2.5米，三塔型為3.5米，四塔以上應為5米以上，墻避高度應低于冷卻塔整體高度。

6、冷卻塔的排氣口和障礙物間的距離應為5米以上。
